这台有着复杂多用途设计和灵活的模块化可扩展性是根据开发人员的需求打造的。这个模块化方法允许根据不断变化的需求多次改变单位并可把我们递送的组件和机器以及在您的实验室中可用设备一起结合起来使用。例如，你可以使用你自己的注射泵或用我们的液位控制器来控制你自己的蠕动泵。你可以从一个最小量的，为灭菌的，开放的系统使用，而后获得额外的东西。这能使你根据你的实际需求来安排您的设备经费。而对于给定的封装过程所确定的主要物理参数（如流量、振动频率和振幅）或者为灭菌的封装过程，开放型设备可能较合适，对于无菌过程（临床应用所生产的珠子）推荐使用封闭型设备。

   开放型设备能确保您快速取得珠子并用最短的时间确定最优过程的参数。当然，我们建议从一开始就提供一套完整的无菌操作设备，或者一套可以在开放的情况下（非无菌）或封闭的情况下（保证无菌）使用的设备。这样，您可以对不同的模块的价格进行比较来利用更好的包装价格。设备配置需要根据客户的需求，在运输之前必须通过一个广泛的测试程序。当设备到达您的地点，您可以-开箱-进行一个简短的安装程序（例如，移除运输安全所需设备，连接电源）-开始使用设备。根据需求，我们的工程师已经准备好在第一个阶段协助您并同时向您的工作伙伴介绍设备的操作和维护。当然，在成功启动设备后我们还是会协助您调试设备以确保一个长期正常运行。

    对于设备，我们提供设备的图纸，所需的配件以及订单号。库存可以保证我们对您的订单及时发货。即使我们没有库存，一个有效的网络体系确保我们联系合格的供应商在一个相对短的时间内供应您所需要的配件。作为一个以工程为中心的公司，我们会对您的具体问题和需求进行讨论。针对您的特殊问题为您设计并提供解决方案是对我们的挑战。您应该需要维护设备或其他类型的咨询，我们的工作人员会在网站上协助您。



    基于与那些真正使用我们设备工作的客户的长期联系，我们可以通过他们获得宝贵的信息来提高和进一步发展我们的产品。它将让我们更好地满足客户的未来需求。



所描述生产微珠的系统是根据“层流喷射拆分技术”为工作原理（层流液体射流分裂成一排单一尺寸的水滴滴下，在震动的影响下叠加液体）。所有的已包装设备的递送均有无菌保证和符合现在药品生产管理规范。



下面对微包囊制备系统的基本原理进行简短的描述。







微包囊制备系统的基本原理



   微博囊制备系统最适用于基于界面凝聚使用矩阵一代的微珠（例如，海藻酸盐，卡拉胶和类似物质）。这其中，任何其他矩阵都可能适合您的具体需求，主要取决于您想要封装什么（例如蛋白质或者细菌），珠子需要具备什么性质（例如物理强度，透气性，可食性等等）和您必须遵循那些规则和指导方针（食品卫生指南，食品及药物管理局等等）。



   Lord Rayleigh在1878年已经开发了以下理论：一个层流喷射液体分成的水珠大小相等，如果您添加一个振动伴有波长长度，液体上的原状层流喷射会变长。为了添加振动你可以振动喷嘴本身或者在它通过喷嘴之前使用一个合适的设备在液体上叠加振动。我们的单喷嘴设备只能使用第一种方法。设备有13个喷嘴（频率和振幅是可以数字调节的）。一个双头的蠕动泵和一个玻璃挡板能在通过振动喷嘴时产生一个稳定的自由流动脉动。生成的水滴可以通过LED频闪光线观察到犹如13固定莲滴。频闪光和调整的振动频率自动同步。珠子尺寸介于0.2和1.5毫米。应用之间的偏差取决于密度和矩阵表面的张力。你可以估计到最小的可实现水滴的直径是使用喷嘴直径的1.5-2倍。每个喷嘴的平均生产力是每小时400ml,而不同功能的喷嘴和喷射速度会产生明显的不同。这些因素，加上振动频率大小决定了你所生产的珠子的大小（物理限制给定的液体性质）。这样的物理限制是一种压降，可以通过一个小直径喷嘴和高粘度不受限制增加。结论是：你想要生产的珠子的大小极大地影响了每个喷嘴的生产力。



设备的布局

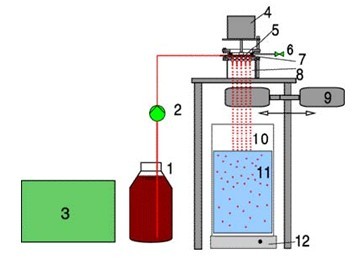

图例



Nisco的供货范围



3.1











2给水泵(同VAR D)



3控制柜(同VAR D)



4振动器(同VAR D)



5带膜脉动计数板



6通风口连接器



7喷嘴板



8带频闪光的观察窗



9旁路系统



可选的(不是在供货范围)



1材料容器



10盛装碳酸钙溶液的



11磁珠和碳酸钙溶液



12实验室搅拌器







3.2

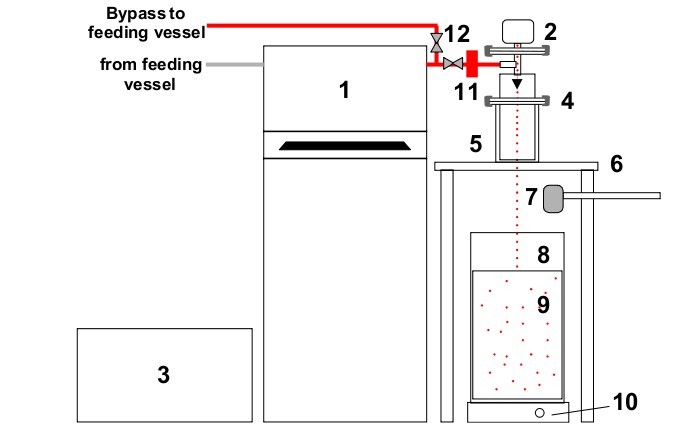

图2



Nisco的供货范围



1双重蠕动泵(同VAR D)



2振动设备(同VAR D)



3控制柜(同VAR D)



4单头喷嘴



5频闪光



6支撑物



7旁路系统



8盛装碳酸钙溶液的烧杯（选项不包括）



9磁珠和碳酸钙溶液（仅供参考）



10实验室搅拌器



11阻尼器（同VAR D)



12旁路输送容器







设备的机械设计



下面的图示，可以看见装配完整开放式的微包囊制备系统VAR E组成部分以及所包含的组件。



3.3.1振动器(在高压灭菌之前移除)



3.3.2头窥镜观察水滴



3.3.3旁路系统启动和完成的过程



3.3.4支持固定三点支架



设备是由下列材料制作组成:



不锈钢接触产品:1.4435或同等材料



其他的不锈钢部分:1.4301或同等材料



o形环:三元乙丙橡胶或硅胶



平垫圈:三元乙丙橡胶或硅胶



软管:硅酮



船旁路系统的聚四氟乙烯



VAR E是一台开放型设备，当移除振动器和频闪光线时你可以对它进行高压灭菌。为了清洗设备时操作方便你可以不用任何工具分开组件。容器被放在三角支架的顶部。搅拌器可以被放在支架中间，设备安放在桌面上。振动器的顶部，有一个气泡水平仪，在三脚支架的上部有水平螺丝，在你生产之前你可以水平直立进入，这确保了水滴垂直下降。这个水平螺丝是带节的，校准过程中不需要使用工具。



3.3.1振动器(在高压灭菌之前移除)



振动器与它的轴安装在上夹，通过滚花螺母和T型喷嘴头连接。振动器通过夹具自动集中。三通管的连接不需要任何工具。振动元素建立在上荡金属薄膜上，不需要主动冷却。达到最大可振幅强度取决于频率。控制柜上具有相同的值，当频率增加时振幅相应的增加。振动元素以最大1.1安培相应融合操作。



这个振动器定位在一个没有噪声的保护环境下。外表面是由1.4301的不锈钢打造成的，因此很容易清洁。振动器需要在高温灭菌之前被移除。为此你需要脱下T型管的螺母和打开夹具。把振动器安放在安全的位置并保证轴和T型管不被伤害。例如轻轻地相反地放置，T型管保持露出。



这个振动器是用来生成160赫兹之间的振动和10 000赫兹。由于自我共振现象，当发生缓慢频率发生譬如运输过程中这个设计师有危险的。当收到设备时你必须移除它-并安装代替泡沫覆盖它。我们建议保存运输设备以防你未来想要运输这套设备。控制室的电源是由我们控制的这个设计确保用户无法修改频率到160赫兹以下。低于这个值自我共振现象就会发生。



3.3.2头窥镜观察水滴



在设备低位夹具和三脚架支撑的设备中有一个直径为40毫米的能经受住压热器作用的硼硅酸盐制作的安装在设备的三明治结构中的可视玻璃。在可视镜的后面安装有一个用频闪的LED黑色的屏幕，这个在高温灭菌时也需要移除。这个屏幕和LED频闪光可以再生产的过程中观察水滴，操作期间如同明亮的红色链条。VAR E和VAR D配置有单独的设备,与单独分离的LED频闪仪。



3.3.3旁路系统启动和完成的过程



启动时，直到设备稳定工作是需要一段较短的时间的。为了避免单分散粒子进入碳酸钙溶液这里就需要建造一个旁路系统。还需要一个磁铁，你可以用它移除容器盖子，使聚四氟乙烯从喷射头下移除。当设备正常工作后，你可以把它搬回去，允许水滴滴入碳酸钙溶液。相反，在最终确定事注射器是空的你有相同的溶液，你可以将容器放回喷嘴下边。为了提高旁路系统的除尘能力和聚四氟乙烯容器的转移不需要任何工具。



3.4连续泵



该泵最初是为了人类输液设计的，也就是所最初是用于医疗领域。因此使用低脉动是一个非常重要的问题,我们现在可以使用我们的微型胶囊的应用程序。下面列出了最重要的技术数据:



Rpm控制配给110:1(2 – 220 Rpm)



工作温度-40到70°C



软管大小内径 1、6毫米   外径6,4毫米



可调输送率154毫升/分钟/ 220 rpm



大小l x w x h ：41 x22x12毫米



体重7.7公斤



电气连接220 – 240或100 – 120 V(有固定开关)



功率110 VA



3.5 实验室搅拌器(选项中不包括）



以下搅拌器数据:



功率5瓦特



搅拌器的控制范围rpm 100 – 1000 rpm是固定在电位计里的



搅拌机



运行持续时间连续操作



电压12 V



防护等级IP66全钢不锈钢



大小l x w x h 120 x120x35毫米



电源供应220 – 240 V / 12 V,50 – 60 Hz



或110 – 120 V / 12 V,50 – 60 Hz



电缆长度2m



保护类型II



搅拌器的直径x长度9 x15毫米



3.6 控制柜/操纵室



控制柜/操纵室有以下组成部分：



外壳允许细胞发生堆积，用于之后的扩展



显示屏4行*16字符，振动控制器为可编程的微控制器，自动频闪仪以及两点控制器。



电源：110和240伏特，可自动调节



输出设备为两点控制器



可选摄像头设备电源为12伏特



所有的操作界面在控制台前，所有的电缆连接在控制台后



电源的配置是根据PC电源供应电缆的标准之制定的



工作频率范围3000赫兹或高达10 000赫兹。在运输过程中达到3000赫兹。



3.7 喷嘴



整套设备有3种喷嘴的尺寸供您选择



VAR E可选的直径为100,200,300 μm



VAR D 3种喷嘴的直径为100,200,300 μm







备注：



您对设备的维护需要一套工具和备件。



以上提到的该设备的信息，如果使您对该套设备和装置有需求，请不要犹豫及时和我们联系。



我们将会很高兴与您解答您的咨询。
